Дашборды
В данном разделе пользователям доступны 2 основные панели дашбордов:
- Панель "Общее"
- Панель "HealthCheck"
Общее

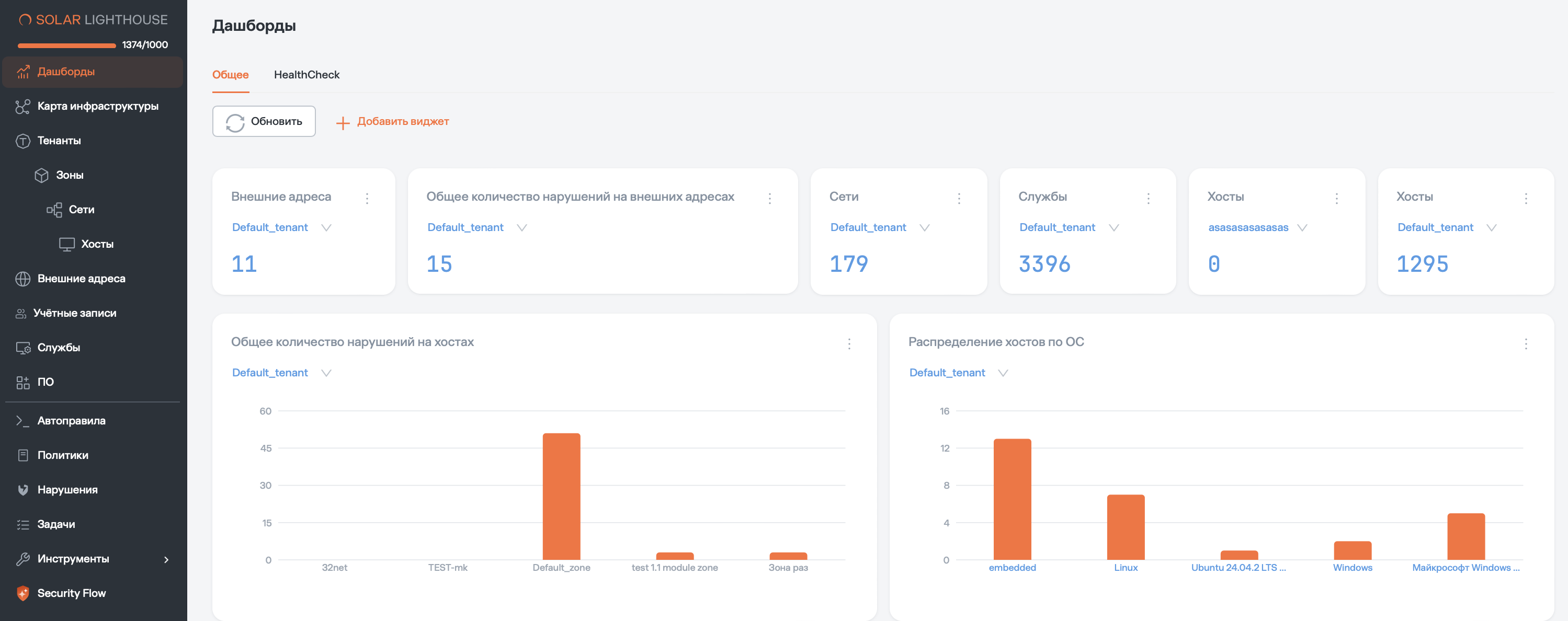

Рисунок 4 - Панель виджетов
На вкладке «Общее» (рисунок 4) можно отслеживать количественные и иные характеристики ассетов системы.
Реализация представляет собой настраиваемую панель данных, состоящую из отдельных компонентов - виджетов, каждый из которых несет ту или иную метрику.
Пользователи могут добавлять и скрывать виджет по необходимости, а также создавать собственные и настраивать отображаемые в них данные.
Добавление виджета
Для добавления виджета на вкладке "Общее" выберите опцию "Управление виджетами - Добавить виджет на дашборд".
В открывшемся окне (рисунок 5) выберите виджет из доступных. После этого виджет будет добавлен на панель виджетов на вкладке "Общее" для выбранного по умолчанию Тенанта.

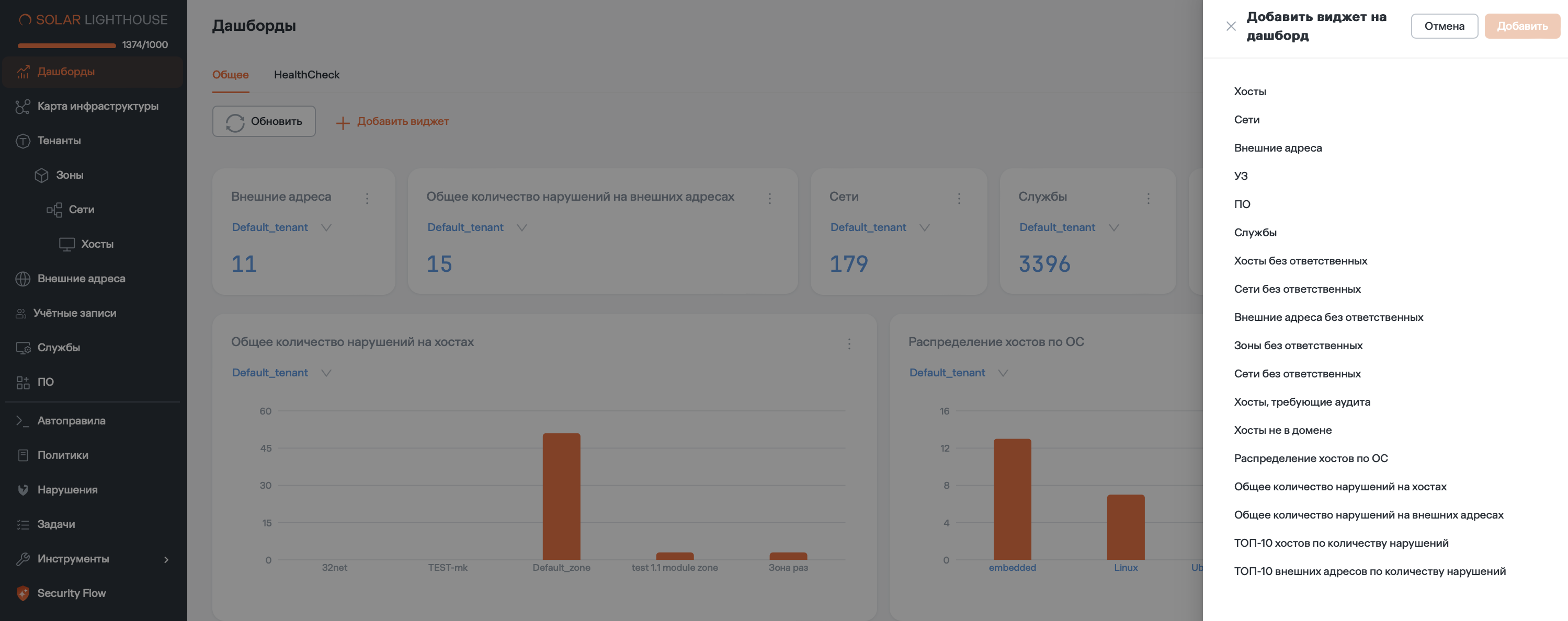

Рисунок 5 - Добавление виджета
Вы можете изменить Тенанта на любого из доступных Вам на самом добавленном виджете. После изменения Тенанта данные в карточке виджета будут пересчитаны.
Создание виджета
У Пользователей имеется возможность создавать собственные виджеты для дашборда. Для этого в списке доступных виджетов "Управление виджетами" необходимо выбрать опцию "Создать виджет" (см рисунок 5).
Рисунок 5.1 - Создание виджета
Система откроет форму создания пользовательского виджета (см рисунок 5.1), на которой необходимо заполнить следующие поля:
-
Тип виджета (Ключевой показатель, Круговая диаграмма, Линейный график, Столбчатая диаграмма и Таблица)
-
Запрос (С помощью подсказок Вы можете выбрать подходяший шаблон и отредактировать SQL запрос под Ваши задачи)
-
Настройки ссылок ключей и значений
Данная настройка позволяет реализовать ссылки для перехода с виджета на конкретную страницу ассетов с нужными фильтрами или объектов системы
- Настройки столбцов или осей (для виджета типа Таблица и Линейный график)
Данная настройка отвечает за именования столбцов и осей координат в соответствующих виджетах
Для того, чтобы сохранить виджет необходимо выполнить шаг обязательной проверки данных.
Для этого выберите в форме создания или редактирования опцию "Проверить виджет".
Система отобразит ошибку (при ее наличии) или же предварительный вариант виджета (см. рисунок 5.2).
Рисунок 5.2 - Превью виджета
Если результат Вас устраивает - выберите опцию "Сохранить". Виджет будет доступен в списке для добавления на дашборд.
Обращаем внимание, что после каждого внесения изменений в Запрос виджета перед его сохранением требуется произвести проверку через опцию "Проверить виджет".
Основные таблицы для создания пользовательских виджетов
Следует заметить, что доступные для запросов таблицы (префикс v_) являются виртуальными и содержат данные из нескольких таблиц разных ассетов. Поэтому уникальность основного ассета в строках виртуальной таблицы не гарантирована. Например, на один хост с тремя ответственными в v_host будет иметься три записи, отличающиеся только столбцом responsible_id. Это надо учитывать в запросах, использующих агрегацию.
Например, в следующем запросе сначала делается подзапрос, возвращающий только уникальные хосты (unique_alias), и только после этого делается агрегация.
Тип виджета: Таблица
Название: "Выдача ТОП-10 хостов с обнаруженными нарушениями"
Запрос: SELECT sum(vulns) as value, display_name as key FROM (SELECT distinct on(id) * from v_host) as unique_alias WHERE tenant_id = :tenant_id GROUP BY display_name ORDER BY value DESC LIMIT 10
Ниже представлен перечень и справочное описание основных таблиц, которые можно использовать для формирования запросов при создании виджетов.
| Таблица | Поле | Описание |
|---|---|---|
v_host | id | Идентификатор хоста |
v_host | name | Hostname |
v_host | display_name | Название хоста |
v_host | tenant_id | Идентификатор тенанта |
v_host | zone_id | Идентификатор зоны |
v_host | zone_name | Название зоны |
v_host | tenant_name | Название тенанта |
v_host | operation_system | Операционная система |
v_host | metadata | Метадата хоста JSON |
v_host | responsible_id | Идентификатор ответственного / группы УЗ |
v_host | vulns | Количество активных нарушений |
v_network | id | Идентификатор сети |
v_network | name | Название сети |
v_network | tenant_id | Идентификатор тенанта |
v_network | zone_id | Идентификатор зоны |
v_network | zone_name | Название зоны |
v_network | tenant_name | Название тенанта |
v_network | metadata | Метадата сети JSON. |
v_network | responsible_id | Идентификатор ответственного / группы УЗ |
v_zone | id | Идентификатор зоны |
v_zone | name | Название зоны |
v_zone | tenant_id | Идентификатор тенанта |
v_zone | tenant_name | Название тенанта |
v_zone | responsible_id | Идентификатор ответственного / группы УЗ |
v_account | id | Идентификатор учетной записи |
v_account | tenant_id | Идентификатор тенанта |
v_account | tenant_name | Название тенанта |
v_account | metadata | Метадата учетной записи JSON |
v_external_address | id | Идентификатор внешнего адреса |
v_external_address | type_value | Address value (IP/domain) |
v_external_address | responsible_id | Идентификатор ответственного / группы УЗ |
v_external_address | vulns | Количество открытых нарушений |
v_external_address | tenant_id | Идентификатор тенанта |
v_software | id | Идентификатор ПО |
v_software | name | Название ПО |
v_software | tenant_id | Идентификатор тенанта |
v_software | zone_id | Идентификатор зоны |
v_software | host_id | Идентификатор хоста |
v_software | tenant_name | Название тенанта |
v_software | zone_name | Название зоны |
v_software | host_name | Название хоста |
v_network_service | id | Идентификатор сетевой службы |
v_network_service | name | Название сетевой службы |
v_network_service | host_id | Идентификатор хоста |
v_tenant | id | Идентификатор тенанта |
v_tenant | name | Название тенанта |
v_violation | id | Идентификатор нарушения |
v_violation | violation_key_hash | Key hash нарушения |
v_violation | type | Тип нарушения |
v_violation | checked_entity_type | Проверяемый объект |
v_violation | checked_entity_id | Идентификатор проверяемого объекта |
v_violation | checked_entity_value | Название проверяемого объекта |
v_violation | asset_id | Идентификатор ассета |
v_violation | policy_id | Идентификатор политики |
v_violation | policy_version | Версия политики |
v_violation | autorule_execution_id | Идентификатор запуска автоправила |
v_violation | violation_count | Количество нарушений |
v_violation | status | Статус нарушения |
v_violation | status_comment | Комментарий |
v_violation | created_at | Дата создания. |
v_violation | updated_at | Дата обновления. |
v_violation | ea_type_value | Название внешнего адреса |
v_violation | h_display_name | Название хоста |
v_violation | p_type | Тип политики |
v_violation | p_name | Название политики |
v_violation | p_id | Идентификатор политики |
v_violation | aa_name | Название автоправила |
v_violation | acc_login | Имя учетной записи |
v_violation | acc_fio | ФИО учетной записи |
v_violation | v_host_tenant_id | Идентификатор тенанта |
v_violation | v_host_zone_id | Идентификатор зоны |
v_violation | v_host_network_id | Идентификатор сети |
v_violation | v_host_tenant_name | Название тенанта |
v_violation | v_host_zone_name | Название зоны |
v_violation | v_host_network_name | Название сети |
v_violation | v_host_tenant_tag | Тег тенанта |
v_violation | v_host_zone_tag | Тег зоны |
v_violation | v_host_network_tag | Тег сети |
v_violation | v_acc_tenant_id | Идентификатор тенанта |
v_violation | v_acc_tenant_name | Название тенанта |
v_violation | v_acc_tenant_tag | Тег тенанта |
v_violation | v_ea_tenant_id | Идентификатор тенанта |
v_violation | v_ea_tenant_name | Название тенанта |
v_violation | v_ea_tenant_tag | Тег тенанта |
v_policy | id | Идентификатор политики |
v_policy | name | Название политики |
v_policy | description | Описание политики |
v_policy | mitigation | Рекомендации по устранению нарушений |
v_policy | type | Тип политики |
v_policy | requirements | Требование JSONB |
v_policy | startup_type | Место запуска политики (локально) |
v_policy | group_id | Идентификатор группы политик |
v_policy | created_by | Кем создано. |
v_policy | updated_by | Кем обновлено. |
v_policy | created_at | Дата создания. |
v_policy | updated_at | Дата обновления. |
v_policy | count_violations | Количество нарушений политик |
v_policy | group_name | Название группы политик |
v_policy | group_path | Путь группы политик. |
v_autorule | id | Идентификатор автоправила |
v_autorule | name | Название автоправила |
v_autorule | description | Описание автоправила |
v_autorule | executeonallsubnetworks | Признак выполнения на всех сетях |
v_autorule | zones | Зоны JSON |
v_autorule | filter | Фильтр JQL |
v_autorule | created_by_id | Идентификатор автора |
v_autorule | created_at | Дата создания |
v_autorule | updated_at | Дата обновления |
v_autorule | is_active | Признак включения АП |
v_autorule | group_id | Идентификатор группы АП |
v_autorule | asset_type | Тип ассета |
v_autorule | started_at | Время запуска |
HealthCheck
На вкладке "Healthcheck" можно отслеживать текущий статус основных сервисов и компонентов продукта, таких как модули, базы данных и подключения.

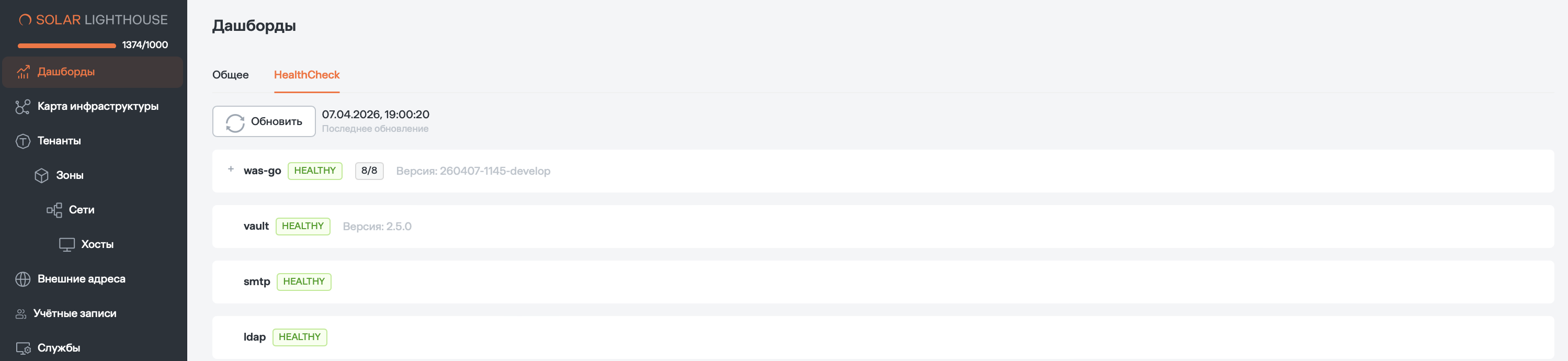

Рисунок 6 - Панель HealthCheck дашбордов
Для каждого компонента отображаются его статус и текущая версия.
Эта информация поможет вам в отладке и устранении возможных неполадок. В случае возникновения проблем вы всегда можете обратиться в службу поддержки продукта.
